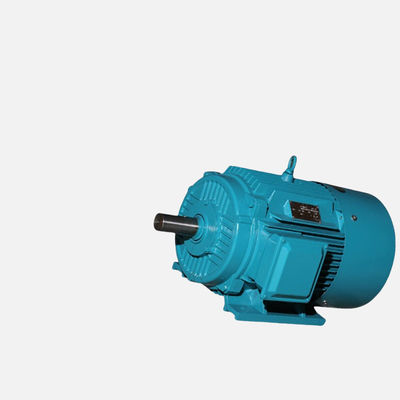

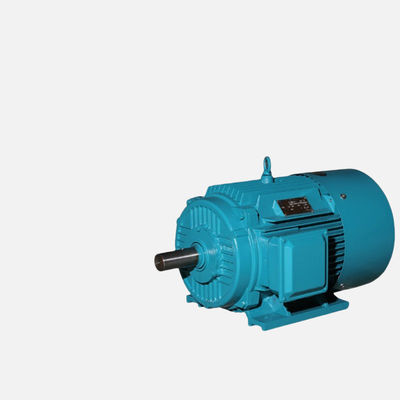

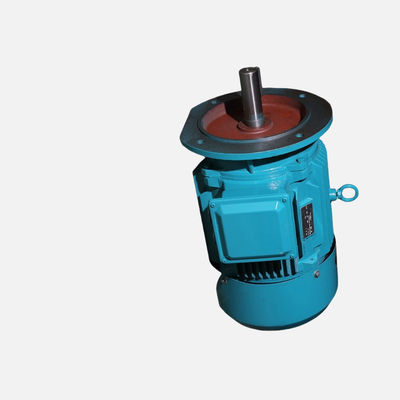

Stały magnes niskiego napięcia silnik synchroniczny ((PMSM) serii HCP ((1000r)
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | HC |
Orzecznictwo | CCC CE |
Numer modelu | HCP S/M/L (1000r) |
Minimalne zamówienie | 10 PCS |
Cena | negotiable |
Szczegóły pakowania | Paletą morską / kartonem lotniczym / opakowaniem ekspresowym |
Czas dostawy | 25 dni |
Zasady płatności | L/C, T/T |
Możliwość Supply | 30 tys. szt./miesiąc |

Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRodzaj produktu | Bezszczotkowy silnik elektryczny | Branża aplikacji | Petrochemia, górnictwo, energia elektryczna |
---|---|---|---|
Zastosowanie | Młyny, wentylatory, pompy, sprężarki, wytłaczarki, maszyny taśmowe | modele | HCP Seria konwersji częstotliwości z magnesami trwałymi |
Klasa ochrony | IP54/IP55 | Poziom izolacji | F |
Moc nominalna | 1,1 ~ 11 kW | Prędkość nominalna | 750r ~ 3000r |
Napęd nominalny | 380(V) lub na zamówienie | ||
Podkreślić | Magnes stały silnika 1000r,Magnes stały silnika 1000 obr./min,Magnes stały silników petrochemicznych |
Stały magnes niskiego napięcia silnik synchroniczny ((PMSM) serii HCP ((1.1~11KW)
Opis
Fabryka jest strategicznym partnerem Instytutu Precyzyjnej Elektro-Mechanicznej Sprzętu Kontroli w Pekinie, należącego do Chińskiej Korporacji Nauki i Technologii Lotniczej.
Fabryka została połączona z produkcją, edukacją i badaniami China Aerospace, Instytutem Inżynierii Elektrycznej Chińskiej Akademii Nauk i innymi powiązanymi jednostkami,i w pełni opiera się na silnych możliwościach badań i rozwoju sprzętu China Aerospace w celu zapewnienia doskonałej wydajności produktów, stabilnej i niezawodnej jakości.
1Materiał
Zwoje statora tej serii produktów przyjmuje wysokiej jakości czystej cewki miedzianej, a wirnik przyjmuje spiekany magnes stały rzadkich ziem NdFeB, wysoki standard wyboru materiału,i długą żywotność produktu;
2Projekt
konstrukcja ultralekkiej, ultracienkiej, kompaktowej konstrukcji silnika, duża gęstość mocy (24nm/kg, 5,8kw/kg), niewielkie rozmiary, wyższa wydajność i szerszy ekonomiczny zakres działania,z znaczącym efektem oszczędności energii;
3. Proces
Szkielet statora wykorzystuje materiał PEEK o wysokiej wytrzymałości i wysokich właściwościach izolacyjnych, materiał epoksydowy do wypełnienia i gotowania, który wykorzystuje wysoką wytrzymałość i wysoką przewodność cieplną,wypełnia i uszczelnia, aby rozwiązać potrzeby mocowania i chłodzenia, rdzeń żelaza przyjmuje wysoką przepuszczalność magnetyczną i niską stratę materiału z stopów amorficznych, uzwojenie przyjmuje centralne formowanie spiralne, wieloetapowe uzwojenie, materiał SMC i mocowanie magnesem stałym,i przyjmuje proces butów magnetycznych i technologię ochrony demagnetyzacji w celu zapewnienia stabilności i niezawodności produktu.
Wydajność
W odniesieniu do parametrów szczegółowych tej serii produktów należy zapoznać się z poniższą tabelą:
Model silnika | Moc nominalna | Prąd nominalny | Prędkość nominalna | Efektywność | Wskaźnik mocy | Moment obrotowy | Prąd stacjonarny | Moment odciągania | Waga |
KW | 380 V/A | r/min | n% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-2 | 2.2 | 4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7 | 2 | 26.5 |
HCP100L-2 | 3 | 5.4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 34 |
HCP112M-2 | 4 | 7.2 | 3000 | 90.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 41 |
HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | ≥ 0.95 | 3.1 | 7.5 | 2 | 60 |
HCP132M-2 | 7.5 | 13.2 | 3000 | 92.5 | ≥ 0.95 | 3.1 | 7.5 | 2 | 63 |
HCP160M-2 | 11 | 19.3 | 3000 | 93.5 | ≥ 0.95 | 3 | 7.5 | 2 | 109 |
HCP160L-2 | 15 | 26 | 3000 | 93.8 | ≥ 0.95 | 3 | 7.5 | 2 | 119 |
HCP180M-2 | 22 | 38 | 3000 | 94.7 | ≥ 0.95 | 3 | 7.5 | 1.8 | 173 |
HCP180M-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 186 |
HCP180L-2 | 37 | 63.8 | 3000 | 95.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 218 |
HCP200L-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 225 |
HCP200L-2 | 37 | 63.5 | 3000 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 245 |
HCP200L-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 265 |
HCP225S-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 306 |
HCP225M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 340 |
HCP250M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 385 |
HCP280S-2 | 75 | 128 | 3000 | 96 | ≥ 0.95 | 3 | 7.5 | 1.8 | 518 |
HCP280M-2 | 90 | 153.3 | 3000 | 96.1 | ≥ 0.95 | 3 | 7.5 | 1.8 | 550 |
HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.8 | 932 |
HCP315M-2 | 132 | 225 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 982 |
HCP315L-2 | 160 | 272 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1100 |
HCP315L-2 | 180 | 306 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1180 |
HCP315L-2 | 200 | 340 | 3000 | 96.6 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1280 |
HCP355M-2 | 250 | 426 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1720 |
HCP355L-2 | 315 | 533 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1980 |
Model silnika | Moc nominalna | Prąd nominalny | Prędkość nominalna | Efektywność | Wskaźnik mocy | Moment obrotowy | Prąd stacjonarny | Moment odciągania | Waga |
KW | 380 V/A | r/min | n% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-4 | 1.5 | 2.78 | 1500 | 88.5 | ≥ 0.95 | 3.1 | 7 | 2 | 27.5 |
HCP100L-4 | 2.2 | 3.98 | 1500 | 90.2 | ≥ 0.95 | 3.1 | 7.0 | 2 | 35 |
HCP100L-4 | 3.0 | 5.4 | 1500 | 90.7 | ≥ 0.95 | 3.1 | 7.0 | 2 | 40 |
HCP112M-4 | 4.0 | 7.2 | 1500 | 91 | ≥ 0.95 | 3.1 | 7.0 | 2 | 45 |
HCP132S-4 | 5.5 | 9.7 | 1500 | 92.6 | ≥ 0.95 | 3.1 | 7.0 | 2 | 63 |
HCP132M-4 | 7.5 | 13.2 | 1500 | 93.0 | ≥ 0.95 | 3 | 7.0 | 2 | 75 |
HCP160M-4 | 11.0 | 19.3 | 1500 | 94.0 | ≥ 0.95 | 3 | 7.5 | 2 | 115 |
HCP160L-4 | 15.0 | 26 | 1500 | 94.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 135 |
HCP180M-4 | 18.5 | 32 | 1500 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 172 |
HCP180L-4 | 22.0 | 38 | 1500 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 185 |
HCP200L-4 | 30.0 | 51.6 | 1500 | 95 | ≥ 0.95 | 3 | 7.2 | 1.8 | 235 |
HCP225S-4 | 37.0 | 63.5 | 1500 | 95.8 | ≥ 0.95 | 3 | 7.2 | 1.8 | 300 |
HCP225M-4 | 45.0 | 77 | 1500 | 96.1 | ≥ 0.95 | 3 | 7.2 | 1.8 | 330 |
HCP250M-4 | 55.0 | 94 | 1500 | 96.3 | ≥ 0.95 | 3 | 7.2 | 1.8 | 410 |
HCP250M-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 438 |
HCP280S-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 518 |
HCP280M-4 | 90.0 | 153 | 1500 | 97 | ≥ 0.95 | 3 | 7.2 | 1.8 | 608 |
HCP280M-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 3 | 7.2 | 1.8 | 650 |
HCP280M-4 | 132.0 | 223 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 7.2 | 1.8 | 370 |
HCP315S-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 935 |
HCP315L-4 | 160.0 | 272 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1100 |
HCP315L-4 | 200.0 | 340 | 1500 | 96.9 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1350 |
HCP355M-4 | 250.0 | 423 | 1500 | 97.0 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1900 |
HCP355L-4 | 355.0 | 602 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2100 |
HCP355L-4 | 400.0 | 678 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2300 |
Model silnika | Moc nominalna | Prąd nominalny | Prędkość nominalna | Efektywność | Wskaźnik mocy | Moment obrotowy | Prąd stacjonarny | Moment odciągania | Waga |
KW | 380 V/A | r/min | n% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-6 | 0.75 | 1.4 | 1000 | 87.2 | ≥ 0.95 | 3.1 | 5.5 | 2 | 24 |
HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | ≥ 0.95 | 3.1 | 5.5 | 2 | 26 |
HCP100L-6 | 1.5 | 2.73 | 1000 | 89.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 35 |
HCP112M-6 | 2.2 | 3.97 | 1000 | 91 | ≥ 0.95 | 3.1 | 6.5 | 2 | 40 |
HCP132S-6 | 3 | 5.37 | 1000 | 92 | ≥ 0.95 | 3.1 | 6.5 | 2 | 60 |
HCP132M-6 | 4 | 7.08 | 1000 | 92.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 75 |
HCP132M-6 | 5.5 | 9.68 | 1000 | 93.5 | ≥ 0.95 | 3.1 | 6.5 | 2 | 78 |
HCP160M-6 | 7.5 | 13 | 1000 | 94.2 | ≥ 0.95 | 3 | 6.5 | 2 | 110 |
HCP160L-6 | 11 | 19 | 1000 | 94.7 | ≥ 0.95 | 3 | 6.5 | 2 | 135 |
HCP180L-6 | 15 | 25.8 | 1000 | 95.1 | ≥ 0.95 | 3 | 7 | 2 | 175 |
HCP200L-6 | 18.5 | 31.8 | 1000 | 95.5 | ≥ 0.95 | 3 | 7 | 1.8 | 220 |
HCP200L-6 | 22 | 37.8 | 1000 | 95.8 | ≥ 0.95 | 3 | 7 | 1.8 | 230 |
HCP225M-6 | 30 | 51.3 | 1000 | 96.2 | ≥ 0.95 | 2.9 | 7 | 1.8 | 280 |
HCP250M-6 | 37 | 63.2 | 1000 | 96.3 | ≥ 0.95 | 2.9 | 7 | 1.8 | 380 |
HCP280S-6 | 45 | 76.8 | 1000 | 96.4 | ≥ 0.95 | 2.9 | 7 | 1.8 | 480 |
HCP280M-6 | 55 | 93.8 | 1000 | 96.5 | ≥ 0.95 | 2.9 | 7 | 1.8 | 550 |
HCP315S-6 | 75 | 128 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 870 |
HCP315M-6 | 90 | 153 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 950 |
HCP315L-6 | 110 | 187 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1130 |
HCP315L-6 | 132 | 223 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1190 |
HCP355M-6 | 160 | 263 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1720 |
HCP355M-6 | 200 | 340 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1900 |
HCP355L-6 | 250 | 425 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2000 |
HCP355L-6 | 315 | 536 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2200 |
HCP355L-6 | 375 | 637 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2300 |
HCP355L-6 | 400 | 680 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2450 |
Model silnika | Moc nominalna | Prąd nominalny | Prędkość nominalna | Efektywność | Wskaźnik mocy | Moment obrotowy | Prąd stacjonarny | Moment odciągania | Waga |
KW | 380 V/A | r/min | n% | COSØ | N.M. | A | N.M. | kg | |
HCP112M-8 | 1.5 | 2.74 | 750 | 90 | ≥ 0.95 | 3.1 | 6 | 2 | 43 |
HCP132S-8 | 2.2 | 4 | 750 | 90.4 | ≥ 0.95 | 3.1 | 6 | 2 | 60 |
HCP132M-8 | 3 | 5.3 | 750 | 91.5 | ≥ 0.95 | 3.1 | 6 | 2 | 75 |
HCP160M-8 | 4 | 7.1 | 750 | 92.3 | ≥ 0.95 | 3.1 | 6 | 2 | 102 |
HCP160M-8 | 5.5 | 9.7 | 750 | 93.1 | ≥ 0.95 | 3.1 | 6 | 2 | 110 |
HCP160L-8 | 7.5 | 13.2 | 750 | 93.7 | ≥ 0.95 | 3.1 | 6 | 2 | 131 |
HCP180M-8 | 11 | 19.2 | 750 | 94.2 | ≥ 0.95 | 3 | 6.6 | 2 | 175 |
HCP200L-8 | 15 | 26 | 750 | 94.7 | ≥ 0.95 | 3 | 6.6 | 2 | 235 |
HCP225S-8 | 18.5 | 32 | 750 | 95.1 | ≥ 0.95 | 3 | 6.6 | 1.8 | 280 |
HCP225M-8 | 22 | 38 | 750 | 95.4 | ≥ 0.95 | 3 | 6.6 | 1.8 | 300 |
HCP250M-8 | 30 | 51.5 | 750 | 95.6 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 380 |
HCP280S-8 | 37 | 63.5 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 480 |
HCP280M-8 | 45 | 77 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 560 |
HCP315S-8 | 55 | 94.5 | 750 | 95.9 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 920 |
HCP315M-8 | 75 | 128.5 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 990 |
HCP315L-8 | 90 | 153 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1083 |
HCP315L-8 | 110 | 188 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1180 |
HCP315L-8 | 132 | 226 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1250 |
HCP355M-8 | 160 | 275 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1910 |
HCP355M-8 | 180 | 308 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2020 |
HCP355L-8 | 200 | 343 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2080 |
HCP355L-8 | 250 | 428 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2150 |
HCP355L-8 | 280 | 480 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2230 |
HCP355L-8 | 315 | 540 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2300 |
